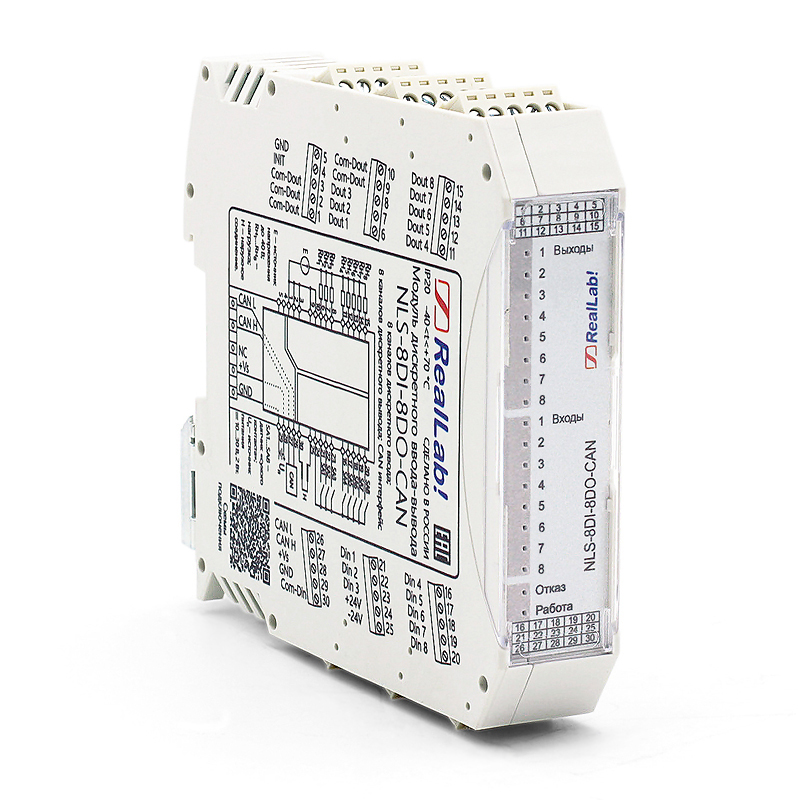

NLS-8DI-8DO-CAN
Основное назначение
Модуль дискретного ввода-вывода
Доступность для заказа:
оформление сертификата
Доступна опция: - лакировка плат для защиты от внещних воздействий. Стоимость — 1500 ₽ с НДС за изделие.
|
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Назначение: |
предназначен для вывода-вывода дискретных сигналов |
| Подключение: |
8 каналов дискретного ввода с групповой изоляцией
8 каналов дискретного вывода с интеллектуальными ключами
нижнего плеча 40 В, 1,4 А |
| Виды защиты: |
от неправильного подключения полярности источника питания,
от перенапряжения и токовой перегрузки по выходу и др. |
| Гальваническая изоляция: |
изоляция входных сигнальных цепей от цепи питания и интерфейсной части – не менее 3000 В;
изоляция выходных сигнальных цепей от цепи питания и интерфейсной части – не менее 3000 В;
изоляция входных сигнальных цепей от выходных сигнальных цепей – не менее 3000 В; |
| Уровень логического нуля: |
не более 5 В |
| Уровень логической единицы: |
9...30 В |
| Температура: |
диапазон рабочей температуры от -40 до +70 °С |
| Интерфейс подключения: |
интерфейс CAN |
| Протоколы: |
CANopen |
| Питание: |
от 10 до 30 В |
| Потребляемая мощность: |
не более 2 Вт |
| Конструкция: |
слотовая конструкция, шинный разъем для интерфейса CAN и питания |
| Крепление: |
крепление на DIN-рейку |
| Габариты (В x Ш x Г): |
109х22,5х113 мм |
| Вес: |
не более 150 г |
| Гарантия: |
18 месяцев |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Главное отличие модуля NLS-8DI-8DO-CAN от NLS-8DI-8DO-P-CAN заключается в особенности управления нагрузкой на выходных каналах.
В модуле NLS-8DI-8DO-CAN, отрицательная клемма источника питания нагрузок подключается к общей клемме Com-Dout, при этом все истоки интеллектуальных ключей объединены, а нагрузки подключаются к клеммам Doutx (на стоки интеллектуальных ключей).
В модуле NLS-8DI-8DO-P-CAN положительная клемма источника питания нагрузок подключается к общей клемме ComD+, при этом все стоки интеллектуальных ключей, а нагрузки подключаются к клеммам Doutx (на истоки интеллектуальных ключей).
В комплект поставки входит шинный разъем для интерфейса CAN и питания.
УЧТИТЕ ПРИ ЗАКАЗЕ
Доступна опция лакировка:
Нанесение защитного лакового покрытия на всю поверхность платы и её компоненты (микросхемы, диоды, резисторы, конденсаторы, разъёмы) с обеих сторон, обеспечивает защиту от влаги, пыли, коррозии и воздействия вибрации. Стоимость — 1500 руб. с НДС за каждое изделие.
