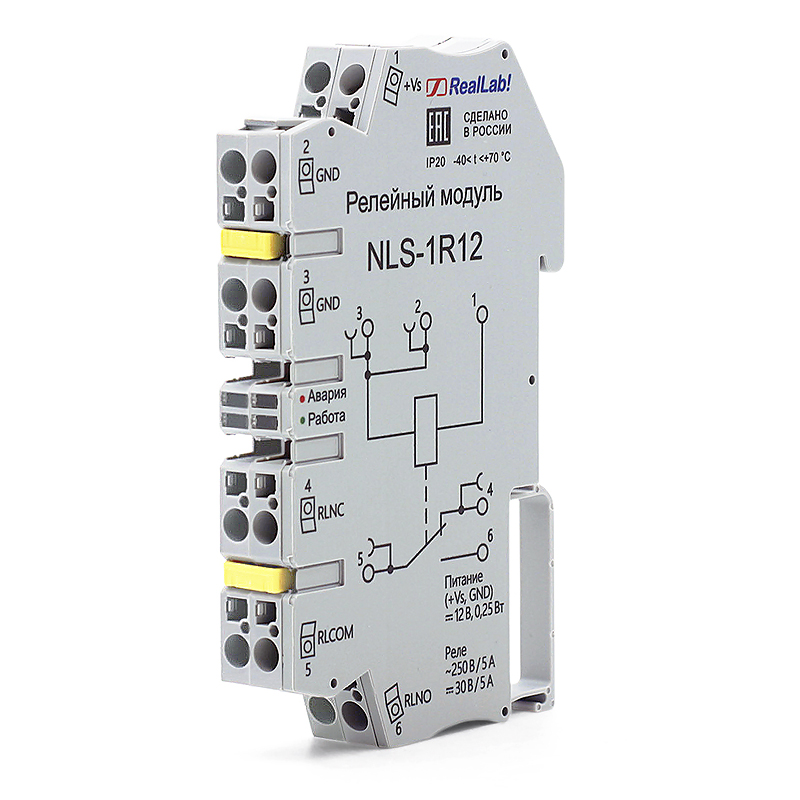

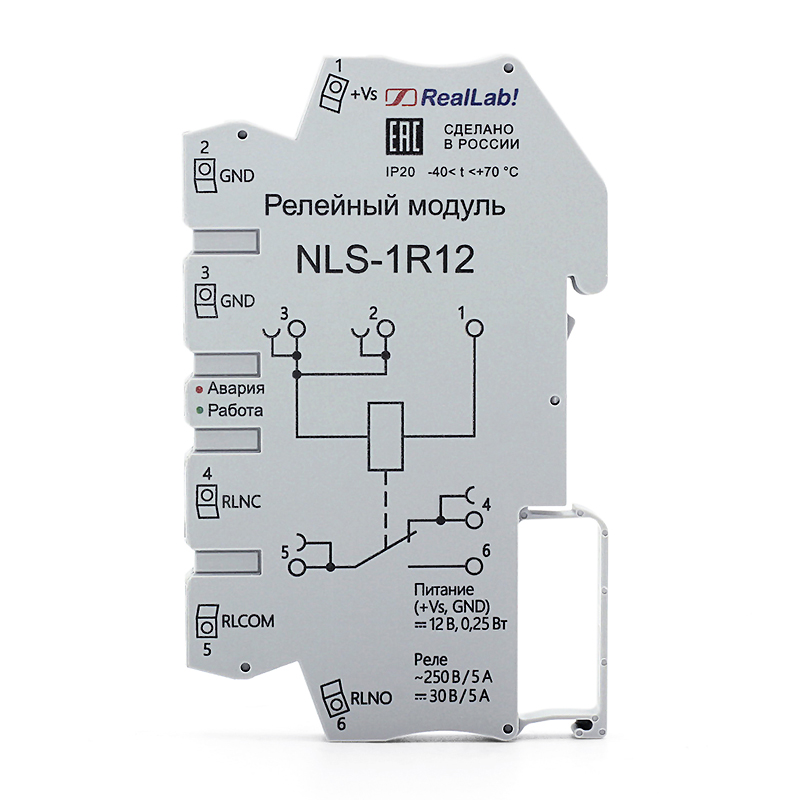

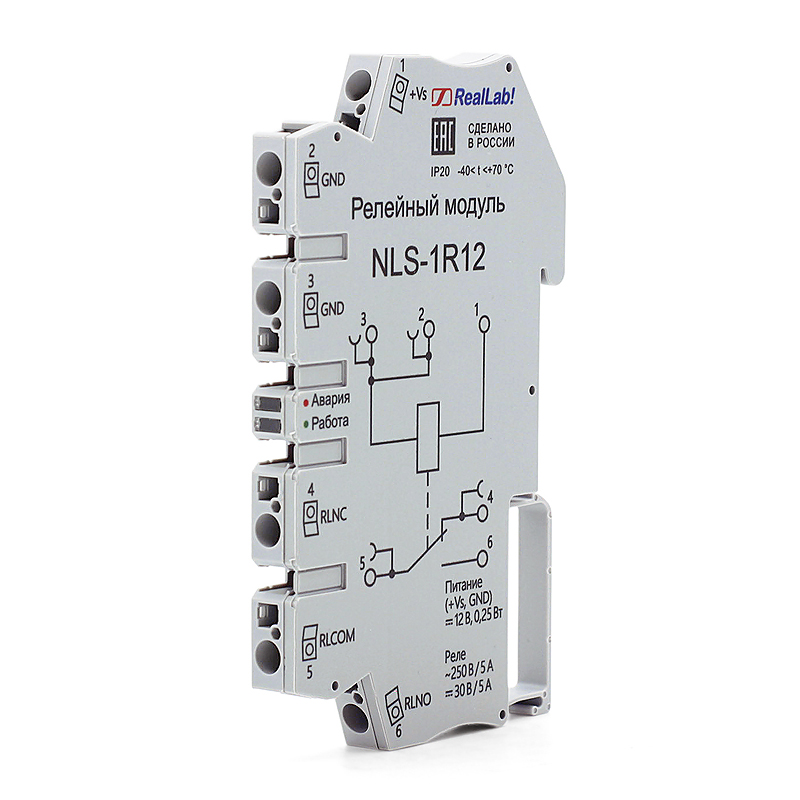

NLS-1R12
Основное назначение
Релейный модуль
Доступность для заказа:
оформление сертификата
Доступна опция: - лакировка плат для защиты от внешних воздействий. Стоимость — 1500 ₽ с НДС за изделие.
|
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Назначение: |
коммутация силовых цепей переменного и постоянного тока |
| Подключение: |
1 канал реле |
| Номинальное напряжение питания: |
=12 В |
| Диапазон напряжение питания реле: |
от 10 до 15 В |
| Ток потребления реле: |
20 мА |
| Коммутируемый ток и напряжение: |
5 А / =30 В
5 А / ~250 В |
| Макс. коммутируемая мощность: |
150 Вт при постоянном токе
1250 ВА при переменном токе |
| Макс. коммутируемое напряжение: |
~300 В
=400 В |
| Максимальный пусковой ток (для резистивной/активной нагрузки): |
6 A |
| Макс. время вкл./выкл. реле: |
8 мс/ 4 мс |
| Электрическая стойкость: |
3 x 104 циклов |
| Механическая износостойкость: |
1 x 107 циклов |
| Температура: |
диапазон рабочей температуры от -40 до +70 °С |
| Крепление: |
крепление на DIN-рейку |
| Габариты (В х Ш х Г): |
100x8x62 мм (с боковой крышкой)
100x6x62 мм (без боковой крышкой) |
| Вес: |
не более 90 г |
| Гарантия: |
18 месяцев |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Электромагнитное промежуточное реле обеспечивает возможность включения/выключения мощной нагрузки. Управление реле может осуществляется с помощью сигналов от модулей дискретного вывода (например, NLS-16DO, NLS-16DO-P).
УЧТИТЕ ПРИ ЗАКАЗЕ
Внешние перемычки (гребенки) 4 мм на 2 контакта, 3 контакта, 4 контакта, 5 контактов и на 10 контактов приобретаются отдельно.
Доступна опция лакировка:
Нанесение защитного лакового покрытия на всю поверхность платы и её компоненты (микросхемы, диоды, резисторы, конденсаторы, разъёмы) с обеих сторон, обеспечивает защиту от влаги, пыли, коррозии и воздействия вибрации. Стоимость — 1500 руб. с НДС за каждое изделие.
Внешний вид товара может отличаться от изображения на сайте.
Оборудование RealLab! реализуется с НДС.
|
