NLS-Gateway-LoRa-2RS
Основное назначение
Промышленный IoT шлюз
Доступность для заказа:
оформление сертификата

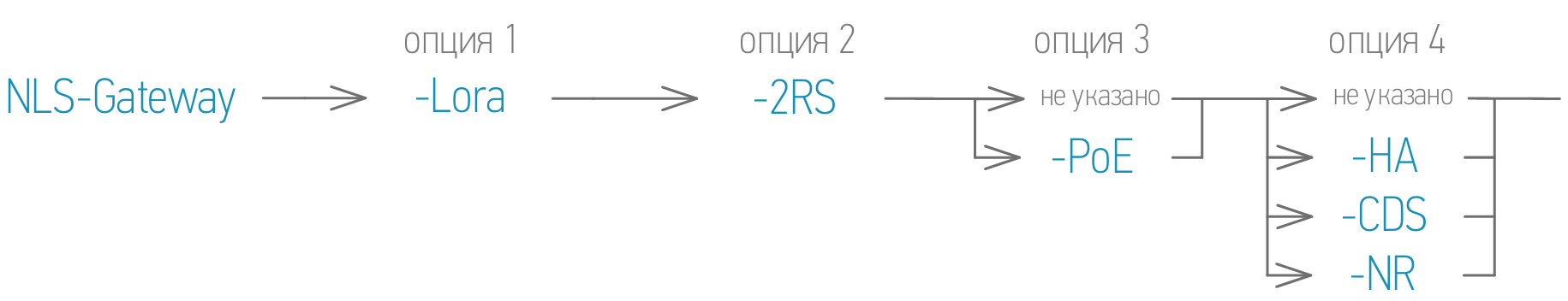

по запросу xxx Р(-HA, -NR)
по запросу xxx Р(-HA, -NR) (-PoE)
по запросу xxx Р – СDS
по запросу xxx Р – СDS - PoE
Доступна опция: - лакировка плат для защиты от внешних воздействий. Стоимость — 1500 ₽ с НДС за изделие.
|
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Назначение: |
Промышленный IoT шлюз для автоматизации технологических процессов, обработки, хранения, передачи данных |
| Программирование: |
программируется с помощью среды Codesys 3.5.22.20, Node-RED и IoT-платформы Home Assistant;
Поддержка шести языков МЭК 61131-3, а также Reallab Web-Config, Qt Creator, C/C++, Python, JS |
Комплект поставки
среды разработки Codesys: |
включает лицензии на следующие компоненты:
Modbus TCP Master/Slave; Modbus RTU Master/Slave; CANOpen Master/Slave; Web-visu; OPC UA Server; комплект библиотек для интернета вещей (CoDeSys IIoT Libraries SL) |
Комплект поставки
среды разработки Node-RED: |
включает работу со следующими компонентами:
Modbus TCP Master/Slave; Modbus RTU Master/Slave; CANOpen Master/Slave; визуализация; OPC UA Server/Client; MQTT; HTTP/HTTPS; WebSockets; REST API. |
Комплект поставки
IoT-платформы Home Assistant: |
включает следующие компоненты и серверы:
Modbus TCP Master; Modbus RTU Master; Веб-визуализация; MQTT, REST API |
| Процессор: |
Broadcom BCM2711 1500 МГц, LPDDR4 |
| Встроенная память: |
eMMC 16GB |
| Поддержка Wi-Fi: |
IEEE 802.11 b/g/n/ac |
| Поддержка Bluethooth: |
Bluetooth 5.0 BLE |
| Тип беспроводного протокола связи: |
LoRa, LoRaWAN |
| Диапазон частот: |
864 - 870 МГц |
| Кол-во каналов приема: |
до 8 одновременно |
| Мощность передатчика: |
до +27 дБм |
| Чувствительность приемника: |
-125 дБм 125K/SF7 -139 дБм 125K/SF12 |
| Кол-во антенн SMA: |
2 шт. |
| Кол-во портов Ethernet: |
1 шт. |
| Кол-во портов RS-485: |
2 шт. |
| Кол-во портов USB 2.0: |
1 шт. |
| Слот для Micro-SD: |
поддержка карты памяти microSD объёмом до 128 Гбайт |
| Часы реального времени: |
есть |
| Поддерживаемые протоколы передачи данных: |
MQTT Broker, LoraWan, Modbus TCP/RTU |
| Защиты: |
электростатических разрядов на линиях интерфейса RS-485
перегрузки по току нагрузки порта RS-485
перегрева выходных каскадов порта RS-485
короткого замыкания клемм порта RS-485 |
| Температура: |
температурный диапазон от -20 до +70 ºС |
| Напряжение питания: |
от 10 до 30 В |
| Напряжение питания PoE: |
от 40 до 54 В |
| Потребляемая мощность: |
не более 6 Вт |
| Крепление: |
крепление на DIN-рейку |
| Габариты: |
109х22,6х117 мм |
| Вес: |
не более 205 г |
| Гарантия: |
18 месяцев |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Промышленный IoT-шлюз NLS-Gateway – это надежное коммуникационное устройство для автоматизации процессов и построения гибких систем распределенного управления.
Назначение и возможности
- Двусторонний обмен: связь между полевым оборудованием и информационными системами верхнего уровня.
- Полный цикл работы с данными: оперативный сбор, обработку, надежное хранение и передачу информации.
- Прямое управление: контроль промышленного оборудования в режиме реального времени.
NLS-Gateway с CODESYS
Готовое решение «два в одном», совмещающее в себе надежный коммуникационный шлюз и мощный программируемый логический контроллер (ПЛК).
- Гибкое управление: построение сложных систем автоматизации и диспетчеризации.
- Технология WebVisu: отображение графических панелей управления и мнемосхем в любых браузерах с поддержкой HTML5.
- Единая среда: разработка классической или объектно-ориентированной визуализации прямо в редакторе CODESYS.
NLS-Gateway с Node-RED
Готовое визуальное решение для быстрой интеграции промышленного оборудования, облачных платформ и сервисов индустриального интернета вещей (IIoT).
- Простая интеграция: объединение устройств и сервисов без глубокого низкоуровневого программирования.
- Граничные вычисления (Edge Computing): локальная аналитика, гибкий сбор и маршрутизация данных.
- Потоковый веб-редактор: визуальное связывание источников данных и алгоритмов обработки в любом браузере.
- Поддержка протоколов: встроенная работа с Modbus RTU/TCP, MQTT, OPC UA, REST API и WebSockets.
- Быстрая визуализация: оперативное создание веб-панелей управления с помощью встроенного модуля Node-RED Dashboard.
NLS-Gateway с Home Assistant
Готовое решение для централизованного управления, автоматизации и визуализации технологических процессов и инженерных систем.
- Управление автоматизацией: создание событийно-ориентированных сценариев и логических цепочек (Edge Computing) без сложного кода.
- Бесшовное подключение: встроенная интеграция с датчиками и оборудованием по протоколам Modbus RTU/TCP, MQTT, Zigbee и REST API.
- Интерфейс Lovelace: создание интуитивно понятных пользовательских панелей для мониторинга и контроля процессов в реальном времени.
Документация |
|
Руководство по эксплуатации (2,3 МБ)
|
|
|
Руководство пользователя по работе с ПО шлюзов RealLab! серии NLS-Gateway (3,63 МБ)
|
|
|
Руководство по программированию шлюзов RealLab! в среде разработки CODESYS 3.5.22.20 (3,31 МБ)
|
|
|
Руководство по программированию шлюзов RealLab! в среде Node-RED (2,46 МБ)
|
|
|
Руководство по программированию шлюзов RealLab! в IoT-платформе Home Assistant (3,77 МБ)
|
Конфигурационное ПО | ПО RealLab Scanner – предназначено для поиска устройств RealLab! в сети |
|
|
Руководство пользователя по работе ПО RealLab ScannerV2.0 (0,77 МБ)
|
|
Установщик ПО RealLab! Scanner_x32 (16,98 МБ)
|
|
|
Установщик ПО RealLab! Scanner_x64 (17,99 МБ)
|
Среда разработки CODESYS 3.5.22.20 |
|
|
Среда разработки Codesys 3.5.22.20 (0 МБ)
|
|
|
Набор установочных пакетов компонентов, в т.ч. target-файлы (1340,89 МБ)
|
|
Примеры использования модулей ввода-вывода c ПЛК RealLab!
|
Примеры программирования шлюзов в среде CODESYS 3.5.22.20 |
|
Пример проекта. Приём и обработка данных от MQTT-брокера (без шифрования) (2,85 МБ)
|
|
|
Пример проекта. Приём и обработка данных от MQTT-брокера (с шифрованием (TLS)) (1,17 МБ)
|
|
|
Пример проекта, иллюстрирующий работу шлюза с модулем NLS-8R-Ethernet, поддерживающим протокол MQTT, в среде CODESYS (1,03 МБ)
|
|
|
Пример проекта, демонстрирующий работу шлюза на платформе CODESYS с термоштангой TR120091_L по протоколу LoRaWAN (1,02 МБ)
|
Примеры программирования шлюзов в среде NODE-RED |
|
|
Пример проекта, демонстрирующий работу шлюза на платформе Node-RED с термоштангой TR120091_L по протоколу LoRaWAN (0 МБ)
|
|
|
Пример проекта, иллюстрирующий обмен данными между шлюзом и модулем NLS-8PR-Ethernet по протоколу Modbus TCP в среде Node-RED (0,24 МБ)
|
|
|
Пример проекта, иллюстрирующий обмен данными между шлюзом и модулем NLS-8R по протоколу Modbus RTU в среде Node-RED (0,3 МБ)
|
|
|
Пример проекта, демонстрирующий работу с OPC UA Client/Server в среде Node-RED (0 МБ)
|
Примеры программирования шлюзов в IOT-платформе HOME ASSISTANT |
|
|
Пример проекта, демонстрирующий работу шлюза на платформе Home Assistant с термоштангой TR120091_L по протоколу LoRaWAN (0,93 МБ)
|
|
|
Пример проекта на Home Assistant, иллюстрирующий обмен данными между шлюзом и модулями NLS-8R‑Ethernet и NLS-4AO по протоколу Modbus TCP/RTU с интеграцией Node‑RED (0,91 МБ)
|
|
|
Пример проекта, иллюстрирующий обмен данными между шлюзом и модулями NLS‑8TI‑Ethernet, NLS‑8AO‑Ethernet по протоколу MQTT на платформе Home Assistant (1,36 МБ)
|
Свободное программирование |
|
|
Руководство пользователя по свободному программированию шлюзов RealLab! серии NLS-Gateway (1,38 МБ)
|
|
|
Примеры программирования на основе Python (0,01 МБ)
|
|
|
Примеры программирования на основе C и C++ (0,01 МБ)
|
Дополнительные материалы |
|
Дополнительные материалы:
Инструкции, УГО, схемы подключений, 3-D модели, а также необходимые лицензии и сертификаты |
|
Лист продукта в формате PDF |
УЧТИТЕ ПРИ ЗАКАЗЕ
Внешний вид товара может отличаться от изображения на сайте.
Доступна опция лакировка:
Нанесение защитного лакового покрытия на всю поверхность платы и её компоненты (микросхемы, диоды, резисторы, конденсаторы, разъёмы) с обеих сторон, обеспечивает защиту от влаги, пыли, коррозии и воздействия вибрации. Стоимость — 1500 руб. с НДС за каждое изделие.
