MIS-3AC
Основное назначение

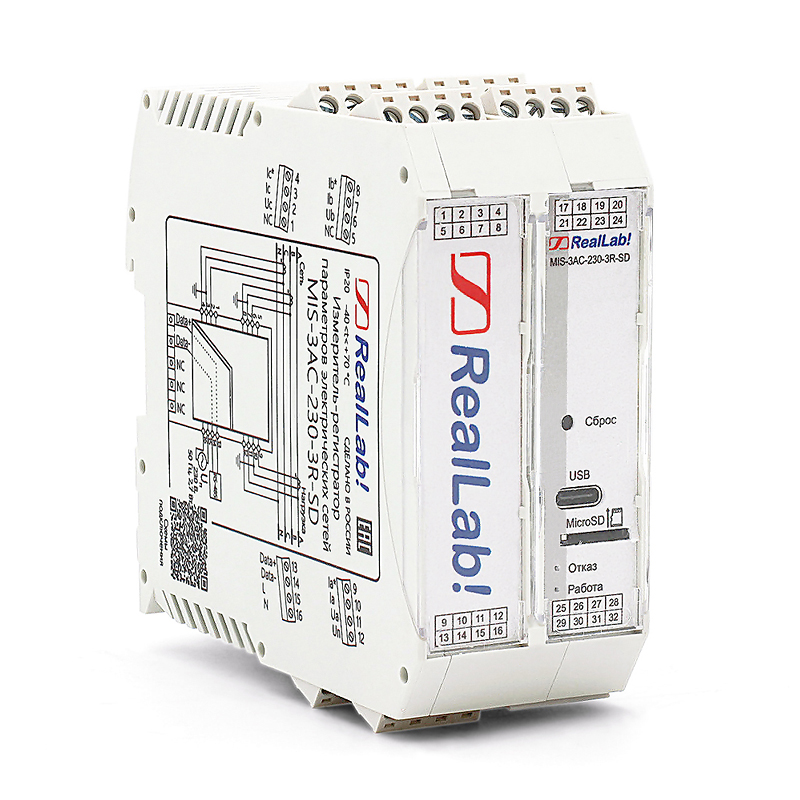

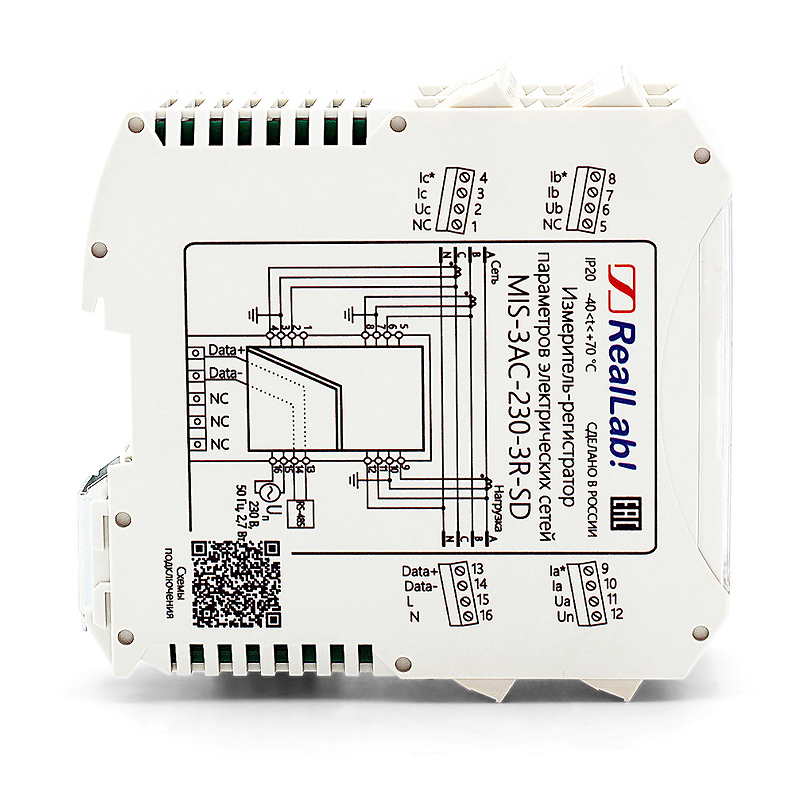

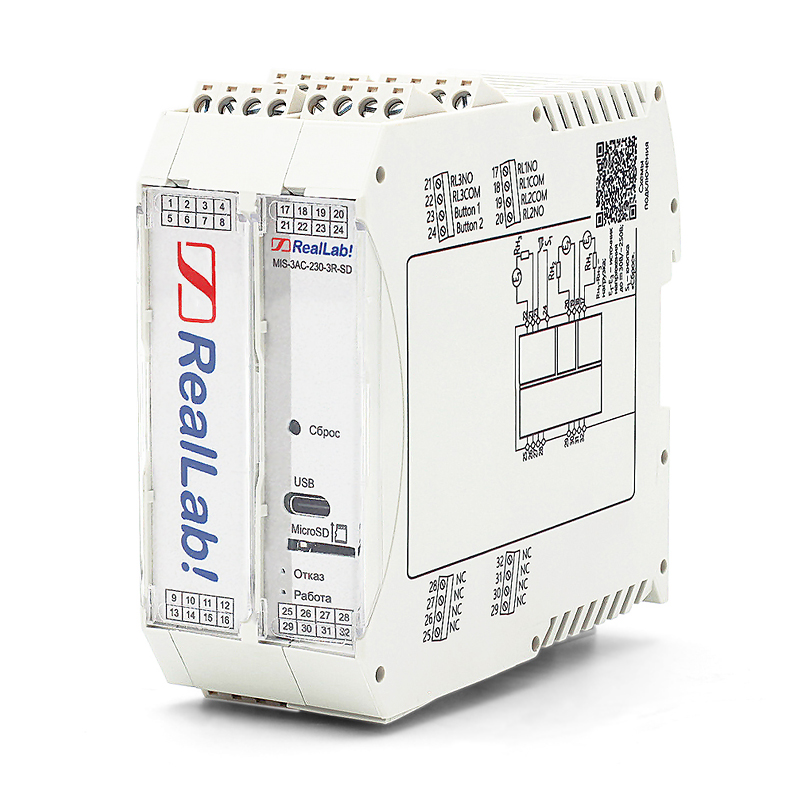

Измеритель-регистратор параметров электрических сетей MI-3AC
Доступность для заказа:
оформление сертификата
по запросу -230-SD
по запросу -24-SD
по запросу -230-3R-SD
по запросу -24-3R-SD
Доступна опция: - лакировка плат для защиты от внешних воздействий. Стоимость — 1500 ₽ с НДС за изделие.
|
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Назначение: |
измерение и регистрация параметров трехфазной электрической сети переменного тока |
| Измеряемые параметры: |
среднеквадратическое значение переменного напряжения
среднеквадратическое значение переменного тока
активная, реактивная и полная мощности
активная и реактивная энергии в прямом и обратном направлении
коэффициент мощности
частота сети |
| Погрешность измерений: |
основные погрешности измерений:
напряжения ± 0,2 %
тока ± 0,2 %
мощности ± 0,5 %
коэффициента мощности ± 1 %
частоты сети ± 0,02 Гц |

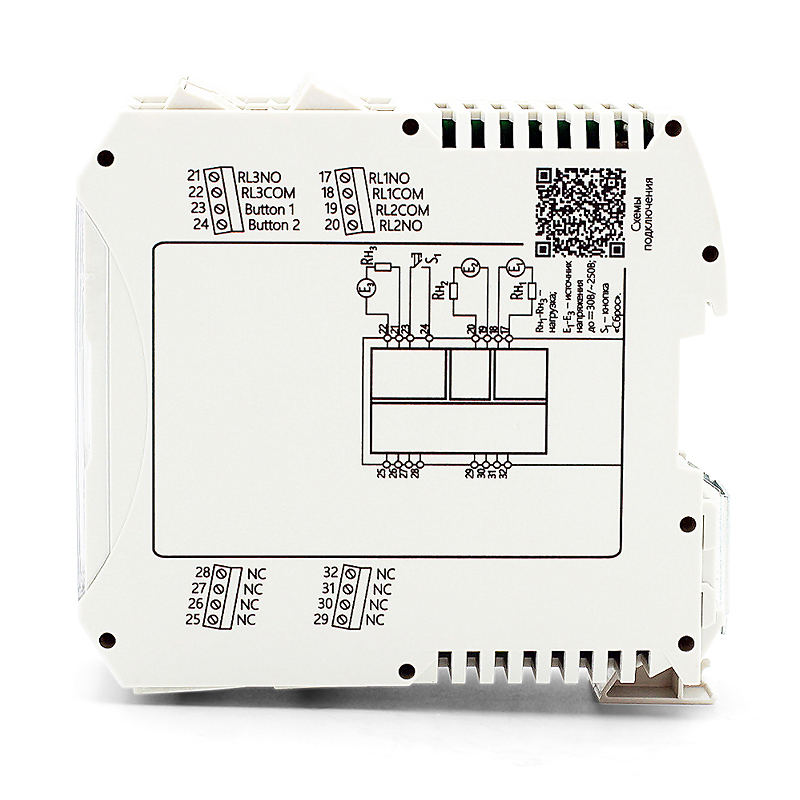

| Наличие дискретных выходов: |
отсутствует / 3 релейных выхода (в зависимости от модификации) |
| Регистрация: |
параметры электрической сети, пользовательские и аварийные (при наличии опции -3R) события с фиксированием даты и времени на карту памяти стандарта MicroSD |

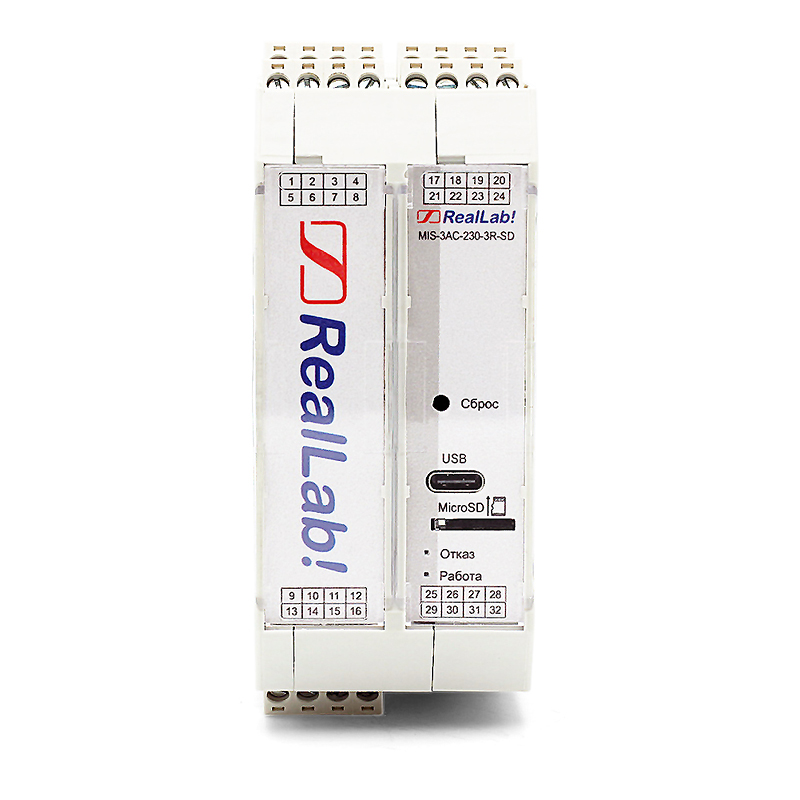

| Кнопки управления: |
кнопка «Сброс» на лицевой панели |
| Гальваническая изоляция: |
измерительные входы (2500 В), интерфейс RS-485 (2500 В) |
| Интерфейс подключения: |
интерфейс RS-485 с протоколом Modbus RTU |
| Скорости RS-485: |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 бит/c; Выбирается программно |
| Питание, В: |
~85...300 В для температурного диапазона -25 до +70°С или
~(165...300) В для температурного диапазона -40 до +70°С
=10...30 DC
(в зависимости от модификации) |
| Потребляемая мощность: |
не более 2,7 Вт для модификаций MIS-xAC-230-3R-SD
не более 1,2 Вт для модификаций MIS-xAC-24-3R-SD
не более 2,5 Вт для модификаций MIS-xAC-230-SD
не более 1 Вт для модификаций MIS-xAC-24-SD |
| Виды защит: |
имеет пять видов защит от:
неправильного подключения полярности источника питания (модификация MIS-xAC-24-x-SD);
перенапряжения на источнике питания (модификация MIS-xAC-230-x-SD);
перегрузки по току нагрузки порта RS-485;
электростатических разрядов по порту RS-485;
перегрева выходных каскадов порта RS-485;
короткого замыкания клемм порта RS-485 |
| Температура: |
температурный диапазон работоспособности от -40 до +70 °С; |
| Габариты (ВхШхГ): |
113x109x45 мм |
| Вес: |
не более 350 г |
| Гарантия: |
18 месяцев |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Измеритель-регистратор параметров электрических сетей MIS-3AC-SD предназначен для:
- измерения параметров трехфазной электрической сети;
- регистрация параметров электрической сети, пользовательских и аварийных событий на карту памяти стандарта MicroSD с фиксированием даты и времени;
- обнаружения, фиксации и индикации аварийных ситуаций, а также для формирования сигналов управления дискретными (релейными) выходами;
- передачи измеренных параметров по сети RS-485.
УЧТИТЕ ПРИ ЗАКАЗЕ
Информация для заказа:
Доступна опция лакировка:
Нанесение защитного лакового покрытия на всю поверхность платы и её компоненты (микросхемы, диоды, резисторы, конденсаторы, разъёмы) с обеих сторон, обеспечивает защиту от влаги, пыли, коррозии и воздействия вибрации. Стоимость — 1500 руб. с НДС за каждое изделие.
Внешний вид товара может отличаться от изображения на сайте.
Оборудование RealLab! реализуется с НДС.
|
|
