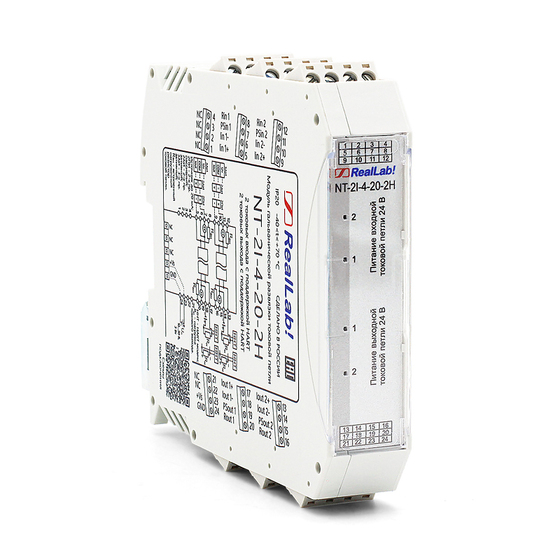

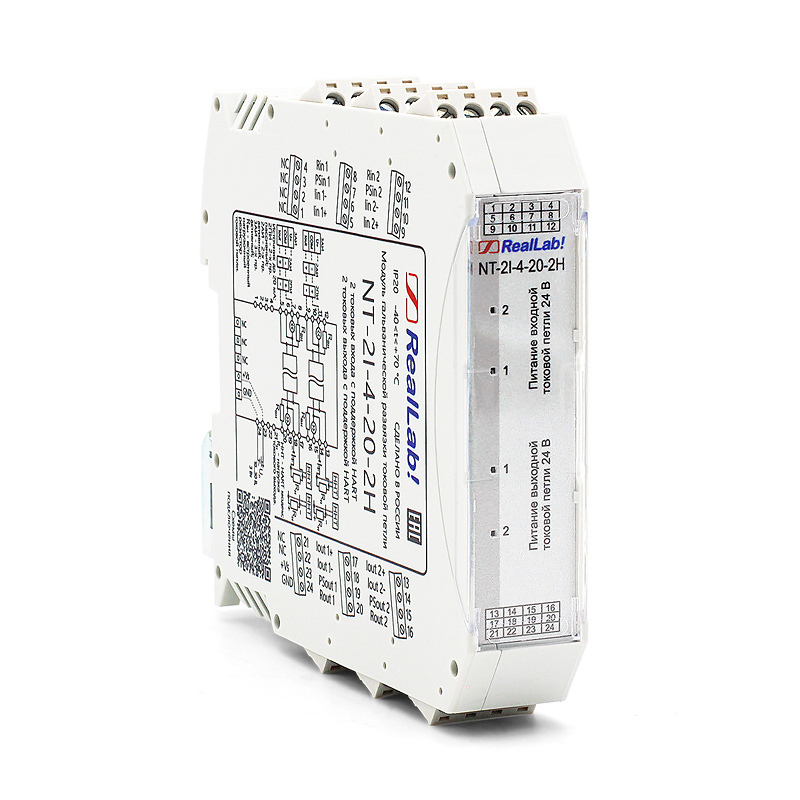

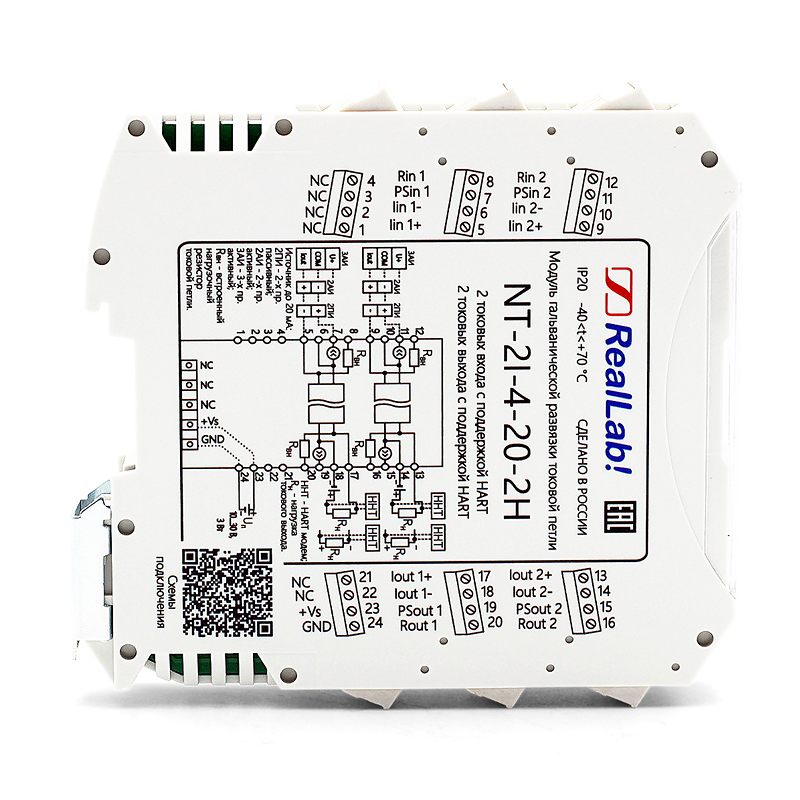

NT-2I-4-20-2H
Основное назначение
Модуль гальванической развязки токовой петли 4...20 мА с HART-протоколом
Доступность для заказа:
в наличии
Доступна опция: - лакировка плат для защиты от внешних воздействий. Стоимость — 1500 ₽ с НДС за изделие.
|
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Назначение: |
измерение, преобразование и гальваническое разделения унифицированных токовых сигналов 4…20 мА и цифровых сигналов (HART-протокол); |
| Тип сигнала: |
токовый (0…20 мА) 4-20 мА с HART-протоколом |
| Подключение: |
2 канала аналогового ввода тока 4-20 мА с поддержкой HART
2 канала аналогового вывода тока 4-20 мА с поддержкой HART |
| Схемы подключения: |
подключение источников сигнала по 2-х (с активным / с пассивным выходом) и 3-х проводной схеме
подключение вторичного измерительного преобразователя (Rн токового выхода) с использованием встроенного или внешнего источника питания |
| Диапазон преобразования: |
(4…20) мА |
| Погрешность преобразования: |
не более ± 0,1 % |
| Сопротивление нагрузки аналогового вывода: |
не более 800 Ом |
| Время установления выходного сигнала после скачкообразного изменения входного: |
не более 2 мс |
| Виды защиты: |
имеет защиты от неправильного подключения полярности источника питания, превышения напряжения питания |
| Гальваническая изоляция: |
входных и выходных цепей - 1500 В
входных цепей и цепей питания - 3000 В
выходных цепей и цепей питания - 3000 В
межканальная – 3000 В |
| Индикация: |
индикация встроенных источников питания входных и выходных каналов |
| Температура: |
диапазон рабочей температуры от -40°C до +70°C |
| Напряжение питания: |
от 10 до 30 В постоянного тока |
| Потребляемая мощность: |
не более 3 Вт |
| Средняя наработка на отказ: |
100 000 ч. |
| Средний срок службы, не менее: |
12 лет |
| Конструкция: |
слотовая конструкция, шинный разъем для питания |
| Крепление: |
крепление на DIN-рейку |
| Габаритные размеры (ВхШхГ): |
109х22,5х113 |
| Вес: |
не более 150 г |
| Степень защиты: |
IР20 по ГОСТ 14254-2015 |
| Гарантия: |
18 месяцев |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
В комплект поставки входит шинный разъем для питания.
УЧТИТЕ ПРИ ЗАКАЗЕ
Доступна опция лакировка:
Нанесение защитного лакового покрытия на всю поверхность платы и её компоненты (микросхемы, диоды, резисторы, конденсаторы, разъёмы) с обеих сторон, обеспечивает защиту от влаги, пыли, коррозии и воздействия вибрации. Стоимость — 1500 руб. с НДС за каждое изделие.
Внешний вид товара может отличаться от изображения на сайте.
